產品簡介

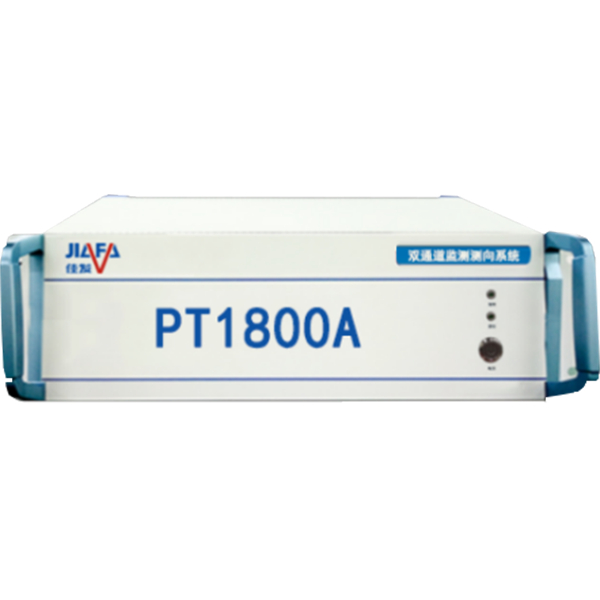

PT1800A雙通道測向系統
PT1800A是鄭州佳發公司全新優化設計的國產寬帶監測測向一體化系統，作為一體化的無線電監測測向設備，可同時獨立執行高速監測和雙通道測向任務，一套系統相當于一套高性能監測設備和一套高精度雙通道測向設備（選配監測通道時），也可協同工作從而創新出獨特功能，具有良好的性價比。產品可滿足無委、公安、交通海事、廣電、民航、國家安全等機構的日常無線電相關工作需要，可作為日常頻譜管理、無線電偵測、專用頻段監測等工作的技術工具。
主要特點
全新優化設計，整機更緊湊，性能更優
業界領先的技術指標和豐富齊全的監測功能
監測測向工作頻率最高可覆蓋18GHz
監測測向瞬時帶寬最高可達80MHz、全景掃描速度高可達600GHz/s
工作頻段高達18G的高性能測向和獨有的弱信號測向能力
帶內16路窄帶信號并行的頻譜分析、參數測量和解調錄音
適用于廣播、航空、船舶、鐵路等專用頻段的保護性監測
高等級材料及制造工藝確保產品在惡劣環境下能夠長期穩定可靠工作
PT1800A及其衍生型號適用于各類固定站、移動站的建設
技術規格
主要功能
單頻測向
針對單一頻率進行測向，給出信號的來波方位、電平和測向質量等信息。
中頻測向
對某一給定信號進行測向，給出信號的來波方位、頻譜數據等。
測向帶寬：800Hz～80MHz
測量結果：信號方位、信號電平、測向質量、測向結果頻率、中頻頻譜等。
頻段測向
對給定頻段進行逐一掃描測向，給出每個信道間隔上信號的測向信息。
寬帶測向
對指定寬帶頻段內的所有信號同時進行測向，給出所有超過門限信號的來波方位和電平值，并可對感興趣信號進行重點監視。
測向帶寬：5MHz/10MHz/20MHz/40MHz/80MHz
測向分辨率：3.125kHz，6.25kHz，12.5kHz，25kHz，50kHz，100kHz,200kHz
ITU測量
對單個頻率點進行ITU參數測量以及調制信號的數字音頻輸出。
測量參數包括：實時頻率、頻偏、調制度、帶寬測量等。
中頻分析
對一個中心頻點下的未知信號進行中頻頻譜分析、參數測量，并能同時實現AM、FM、CW、DSB、SSB等調制的解調功能，輸出數字音頻。
中頻帶寬：800Hz～80MHz
解調帶寬：800Hz～1.6MHz
帶內多信道分析
實現對一個中心頻點下的寬帶中頻頻譜分析，同時實現帶內最大16路窄帶信號的并行解調、分析并輸出數字音頻。
離散掃描
對多個離散的頻點信號進行掃描，逐一進行參數測量，各頻率點的信道帶寬等可不同。
頻段掃描
按照指定的信道間隔實現對某一段頻率范圍連續頻點的電平測量，可執行多個頻段的頻譜數據監測任務，統計信道占用情況。
數字掃描
在指定的頻率范圍內，進行快速掃描，顯示全頻段內信號的頻譜分布和隨時間的變化情況，實時統計占用頻譜的平均值、最大值、最小值等信息。
I/Q數據存儲
實現寬帶片段I/Q（采樣率51.2MHz）數據的本機片段存儲，窄帶連續I/Q（采樣率≤3.2MHz）數據的本機片段存儲，以及I/Q數據的在線分析功能。
