產品簡介

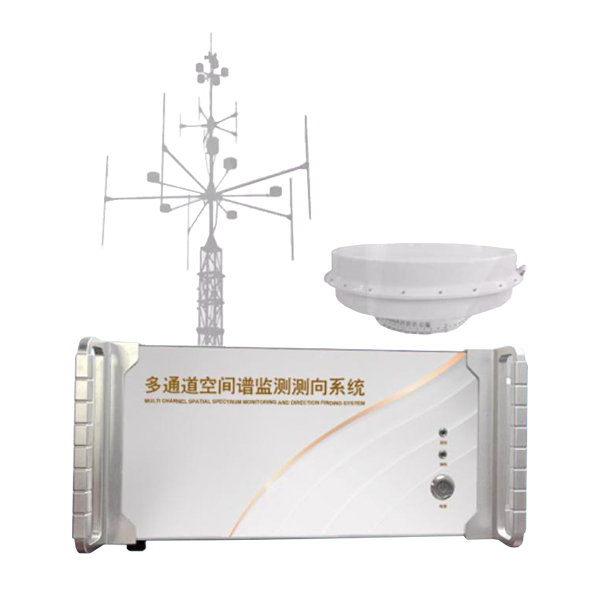

多通道空間譜監測測向系統

系統采用了體制先進技術成熟的空間譜估計測向算法，自動識別同頻混疊信號中信源個數并進行同頻信號分離測向，具有優良的測向靈敏度和測向準確度等技術指標；系統具有基于空間譜估計的自適應陣列處理技術，可對微弱信號增強接收，可對混疊信號分離接收，能夠?qū)崿F(xiàn)復雜電磁環境下目標信號的偵測；系統采用了模塊化設計，可靈活配置測向接收通道和天線陣元數（5、7、9通道可選）；系統采用監測測向一體化設計，配備了常規監測功能，測向空閑時可執行常規監測任務，應用十分靈活。本系統可應用于固定、移動等類型的監測技術設施建設；也可定制應用于可搬移、無人機載等特殊場景。

主要特點

空間譜估計測向頻率范圍覆蓋20-8000MHz

瞬時測向帶寬高達80MHz、16位量化

系統具有領先的技術指標和強大獨特的功能

空間譜估計和相關干涉儀測向雙體制，兼具兩種體制的優勢

獨有的相關積累測向算法可對隱藏于噪聲中的寬帶微弱信號進行可靠測向

基于空間譜估計的自適應波柬賦形能夠?qū)μ囟▉硐虻娜跣盘?hào)增強接收，能夠?qū)Σ煌瑏硐虻耐l混疊信號分離接收監聽

多信道分析可對最大80MHz中頻帶內的32個窄帶通道同時進行頻譜分析、參數測量和話音解調

齊全的信號分析功能，調制信號樣式自動識別、IQ信號采集存儲和參數測量分析

高標準和高工藝設計制造，具有良好的可靠性和環境適應性

橫塊化設計，監測測向功能可靈活選用，性價比高

技術規格

主要功能

中頻測向

對某一給定信號進行測向，給出信號的來波方位、頻譜數據等;測向帶寬1.6k ~80MHz，具有多種可選;測量結果包含信號方位信號電平、測向質量、測向結果頻率、中頻頻譜、模擬解調話音等;同時具備截獲測向模式，用于對脈沖等突發信號測向;具有相關積累模式，可對微弱信號進行測向。

離散測向

對一組固定頻率進行測向，給出每個頻點上信號的測向結果信息，每個頻點的帶寬等參數可設置為不同;最多可支持下發200個頻率點。

寬帶測向

對指定寬帶頻段內的所有子信道同時進行測向，給出所有超過預設門限的信號的測向結果，測向帶寬具有5/10/20/40/80MHz多種可選，頻率分辨率3.125~100kHz多種可選;具有相關積累模式，可對寬帶微弱信號進行測向。

頻段測向

對給定頻段進行逐一掃描測向，掃描步長3.125~100kHz多種可選，可給出每個信道上信號的測向結果等信息。

固定頻率測量

實現對單個頻率點的ITU參數進行監測，測量的參數包括:調幅度、頻偏、相偏、信號強度、實時頻率、XdB帶寬、B%帶寬、語音解調等結果。

中頻分析

實現對一個中心頻點下的中頻頻增分析，同時實現AM、FM、CW、USB、LSB等調制的單路解調，輸出數字音頻。中頻分析帶寬:800Hz~80MHz，多種可選;解調帶寬:800Hz~16MHz多種可選。

離散掃描

實現多個頻點的電平測量，各頻率點的信道帶寬可以不同;測量帶寬為800Hz~80MHz，多種可選;最多支持下發200個頻率點。

頻段掃描

實現指定的信道間隔實現對某一段頻率范圍的連續頻點進行電平測量。模擬中頻窄帶濾波器帶寬為300kHz;信道間隔3.125~100kHz多種可選。

數字掃描

以80MHz帶寬的頻譜拼接實現對某一段頻率范圍的快速頻譜分析。掃描分辨率3.125~100kHz多種可選。

帶內多信道分析

實現對一個中心頻點下的寬帶中頻頻譜分析，同時實現帶內最大32路信號的解調并輸出數字音頻，并且能夠同時對這些頻點同步進行ITU參數測量，測量參數包括:實時頻率、頻偏、調制度、帶寬測量等。

結構和接口

射頻接口

9個天線輸入SMA口，9個中頻監測輸出SMA口，1個校準信號輸出SMA口

測向天線控制接口

Y50EX-1415ZJ10-B

網絡接口

千兆網口

電源功耗

≤250W(220V±10%，50Hz±3Hz)

主機外形尺寸

不大于標準上架式機柜尺寸，高度5U

主機重量

≤35kg

測向天線尺寸

孔徑s1.2m，采用一體化天線罩外形設計(可選配固定站大孔徑測向天線)

工作溫度

工作溫度:-20°C ~ +55C

配套軟件

根據需方要求可提供服務端軟件、服務端與客戶端通信協議文檔，設備與服務端通信協議文檔等二次開發資料。
